De standaard gecodeerde Serie B LH-FGG/EGG
Kenmerkend voor deze connectorseries is een sleutelsysteem dat een hogere contactdichtheid mogelijk maakt en alle uitlijnfouten voorkomt. De verschillende keying-alternatieven voorkomen ongewenste kruising van verder vergelijkbare connectoren. Het is ook mogelijk om krimpcontacten te gebruiken om de montagetijd van de kabel te verkorten. Deze connectorseries omvatten de 0B tot 5B-serie, evenals de 00 multipole en 2G (verkorte versie van de 2B-serie), sommige vacuümdichte modellen zijn ook beschikbaar.
Voor toepassingen die een snelle en veilige Push-Pull-vergrendeling vereisen, biedt de B-serie JH-EGG een flexibele, handige, robuuste en betrouwbare ronde meerpolige connector.
Dankzij het zelfvergrendelende systeem kan de connector worden gekoppeld door de stekker eenvoudig axiaal in de aansluiting te duwen.
Eenmaal stevig vergrendeld, kan de verbinding niet worden verbroken door aan de kabel te trekken of aan een ander onderdeel dan de buitenste losmaakhuls.
Hierdoor is het een ideale keuze voor productie- en testprocessen van halfgeleiders, testen en meten, instrumentatie, medische apparaten, onderzoek en audio-/videotoepassingen.
BELANGRIJKSTE KENMERKEN:
Connectoren uit de B-serie bieden de volgende hoofdkenmerken:
– veiligheid van het Push-Pull zelfvergrendelend systeem – meerpolige typen 2 t/m 64 contacten
– soldeer-, krimp- of printcontacten (recht of gebogen) – hoge pakkingsdichtheid voor ruimtebesparing
– 360 graden afscherming voor volledige EMC-afscherming. – sleutelsysteem («G» sleutel standaard)
- meerdere sleutelopties om kruislingse paring van vergelijkbare connectoren voor connectoruitlijning te voorkomen
Onderdeelsectie met interne componenten
| NEE. |
Vast stopcontact |
Rechte stekker |
| 1. |
buitenschaal |
buitenschaal |
|
2. |
aardende kroon |
klink mouw |
| 3. |
borgring |
spanmoer |
|
4. |
zeskantige moer |
gesplitste inzetdrager |
| 5. |
sluitring |
isolator |
| 6. |
isolator |
mannelijk contact |
| 7. |
vrouwelijke contactpersoon |
spantang |
Technische eigenschappen
Mechanisch en klimatologisch
Kenmerken Waarde Standaard
Endurance >5000 cycli IEC 60512-5 test 9a
Vochtigheid tot 95 procent bij 60 graden C
Temperatuurbereik - 55 graden C, plus 250 graden C
Weerstand tegen trillingen 10-2000 Hz, 15 g IEC 60512-4 test 6d
Schokbestendigheid Schokbestendigheid IEC 60512-4 test 6c
Zoutsproeicorrosietest > 144 uur IEC 60512-6 test 11f
Beschermingsindex (gekoppeld) IP50 IEC 60529
Klimaatcategorie 55/175/21 IEC 60068-1
Elektrisch
Kenmerken Waarde Standaard
Afscherming at 10 MHz >IEC 75 dB 60169-1-3
efficiency at 1 GHz >IEC 40 dB 60169-1-3
De verschillende tests zijn uitgevoerd met JH-FGG- en JH-EGG-connectorparen, met verchroomde messing schaal en PEEK-isolator.
JH-EGG B-serie vrouwelijk vast stopcontact
JH-EI Vaste mof, moerbevestiging, sleutel (G) of sleutels (A...M en R)
| Referentie | Afmetingen (mm) | |||||||||
| Model | Serie | A | B | e | E | L | M | N | S1 | S3 |
| JH-EI | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-EI | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-EI | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EI | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EI | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-EI | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-EI | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Details

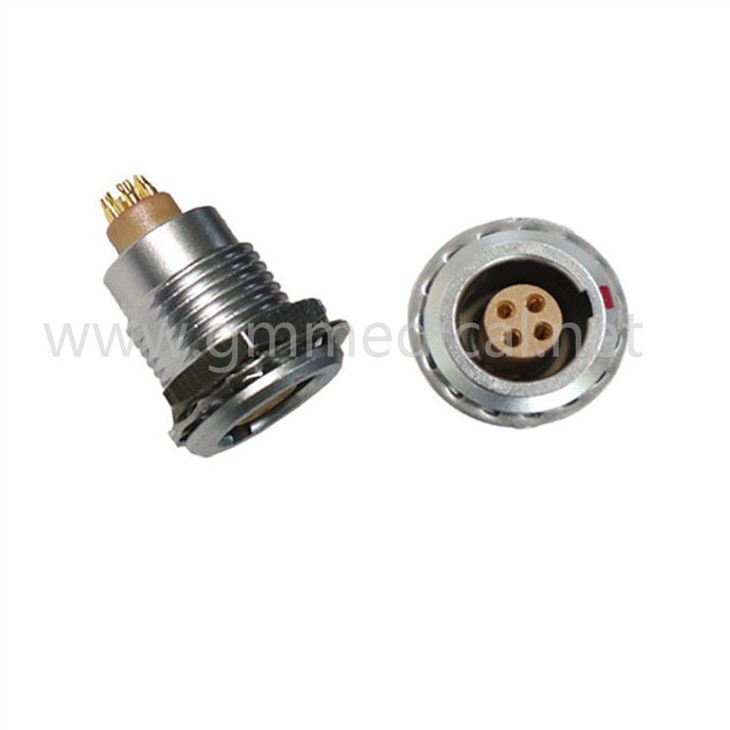

Productnaam: Push Pull zelfvergrendelende meerpolige connector vaste aansluiting
Herkomst: China Merknaam: Greatmade Type: cirkelvormige push-pull
Omgeving: binnen Geslacht: vrouwelijk/mannelijk Oppervlaktebehandeling: parelmoer chroom
Pin: 2 tot 16 pins IP-graad: IP50 Contacttype: soldeer
Contact Behandelingen: verguld goud Uithoudingsvermogen: meer dan 5000 keer push-pull Materiaal behuizing: verchroomd messing
Isolatormateriaal: PPS Toepassing: Automotive/Communicatie/Industrie/Led-display
Verpakking
1 PCS-connector in een PE-zak
50-100 PCS-connectoren in een kleine doos/cartoon
- Haven: Shenzhen, China
- doorlooptijd:
-
Hoeveelheid (stuks) 1 - 200 201 - 500 >500 Levertijd (dagen) 5 7 Moet worden onderhandeld
FAQ
Vraag 1: Hoe werkt een push-pull-connector?
Push-pull-connectoren voorkomen met succes onbedoelde ontkoppeling door het gebruik van een sterk, zelfvergrendelend mechanisme waarmee de connector kan worden gekoppeld door de stekker in het stopcontact te duwen. De verbinding kan echter niet worden verbroken door er alleen maar aan te trekken.
Vraag 2: Kunt u aangepaste productbestellingen produceren? OEM- of ODM-bestellingen?
Zeker. Met OEM- en ODM-productie-ervaring kunnen we u one-stop Custom Connector-oplossingen bieden.
Q3: Biedt u een gratis monster aan?
Nee, en u moet bezorgkosten betalen.
Q4: Hoe vervoert u de goederen?
Zoals onze clentele vraagt, kan het plaatsvinden door AIR / SEA Freight / express Delivery (DHL / UPS / FEDEX, bijv.).
