Producten Beschrijving
MC054-5A/IS5 5-ECG-kabel, AHA/IEC, rond 10-pins vrouwelijk, met een weerstand van 4,7k
Toepasselijke gebruiker
- Anesthesiologen en CRNA's die perioperatieve hartmonitoring beheren.
- IC-verpleegkundigen en artsen die toezicht houden op ernstig zieke patiënten.
- Biomedische technici die GE Datex Ohmeda S5-apparatuur onderhouden.
Hoofdstructuur

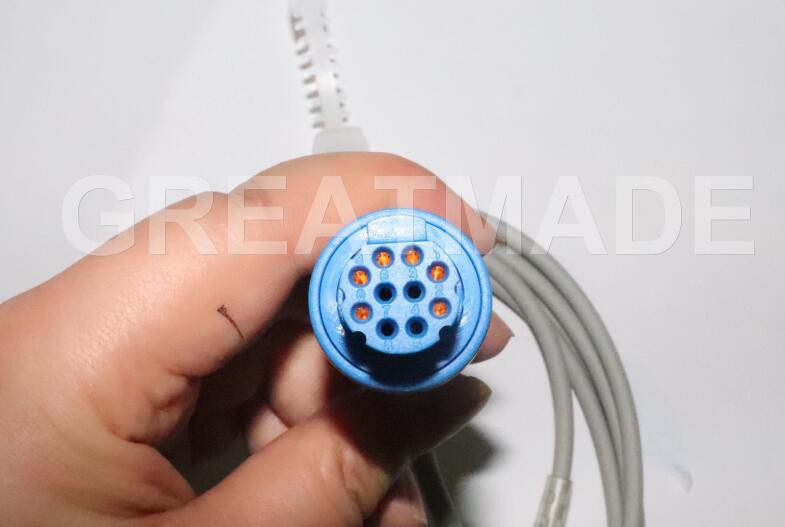

- Connector-einde: 10-pins vrouwelijke connector met 4,7k weerstand (GE Datex Ohmeda S5 monitorzijde).
- Leidende havens: 5 kleur-gecodeerde poorten (RA, LA, LL, RL, V) voor AHA/IEC-elektroden.
- Geleiders: Afgeschermde OFC met 26AWG-meter voor optimale signaal-naar-ruisverhouding.
- Jasje: Latex-vrij, TPU.
Beoogd gebruik
Ontworpen om 5- ECG-signalen van elektroden naar GE Datex Ohmeda S5-monitoren te verzenden, ter ondersteuning van realtime detectie van hartafwijkingen, aritmiemonitoring en perioperatieve beoordeling van de hartfunctie.
Deze trunkkabel fungeert als de vitale brug tussen GE Datex Ohmeda S5-monitoren en 5- ECG-elektroden, waardoor de elektrische activiteit van het hart wordt omgezet in bruikbare klinische gegevens. De ronde 10--pins vrouwelijke connector (met een weerstand van 4,7k) kan veilig op S5-monitoren worden vergrendeld, terwijl kleurgecodeerde AHA/IEC-leadpoorten de elektrodeaansluiting vereenvoudigen, waardoor de insteltijd met 30% wordt verkort in anesthesie- of ICU-scenario's.
Technische specificatie
| Parameter | Specificatie |
| Modelnr. | MC054-5A/I-S5 |
| Kabeltype | ECG-trunkkabel met 5 afleidingen (compatibel met AHA/IEC) |
| Connectorconfiguratie | Rond 10-pins vrouwelijk (GE Datex Ohmeda S5 monitoruiteinde) → 5 AHA/IEC-leadpoorten |
| Weerstand | 4,7 kΩ (zorgt voor signaalcompatibiliteit met S5-monitoren) |
| Lengte | Aanpasbaar (standaard: 2,75 m) |
| Verenigbaarheid | Datex-Ohmeda AS/3, CS/3,Cardiocap, Saltite plus, S/5 lichtmonitor |
| Minimale bestelhoeveelheid | 1 st |
Functies
-
4,7k weerstandsprecisie
De ingebouwde-weerstand van 4,7 kΩ voldoet aan de signaalvereisten van GE Datex Ohmeda S5, waardoor "afleidings"-fouten worden geëlimineerd en continue, betrouwbare monitoring tijdens de operatie wordt gegarandeerd.
-
10-Betrouwbaarheid met pinvergrendeling
Het veilige vergrendelingsontwerp van de connector voorkomt dat de connector per ongeluk losraakt tijdens het verplaatsen van patiënten of het veranderen van chirurgische positie.
-
Dubbele AHA/IEC-conformiteit
Kleur{0}}gecodeerde leadpoorten (RA: wit, LA: zwart, LL: rood, RL: groen, V: bruin) ondersteunen zowel AHA- als IEC-elektrodestandaarden, waardoor de wereldwijde klinische workflows worden gestroomlijnd.
-
Klinische-duurzaamheid
De PVC-mantel is bestand tegen scheuren, chemische afbraak en EMI-interferentie-ideaal voor operatiekamers en ICU's.
Toepassingsscenario's
Toepasselijke industrie
- Ziekenhuizen en perioperatieve suites
- Intensive Care-eenheden (ICU's)
- Anesthesieklinieken en chirurgische centra
- Leveranciers en distributeurs van biomedische apparatuur
Toepasselijke velden
- Anesthesie: Real- ECG-monitoring tijdens algemene anesthesie om aritmieën of ischemie te detecteren.
- IC: Continue monitoring van 5- afleidingen voor postoperatieve patiënten of patiënten met een septische shock.
- Hartchirurgie: Intraoperatieve beoordeling van het hartritme tijdens bypass- of klepprocedures.
- Spoedgeneeskunde: Snelle aritmiedetectie bij trauma- of hartstilstandscenario's.
Doel
Deze kabel dient als levenslijn voor hartgegevens voor GE Datex Ohmeda S5-monitoren, waardoor:
- Real- detectie van levens-bedreigende aritmieën (bijv. ventriculaire tachycardie) tijdens een operatie.
- Beoordeling van myocardischemie bij patiënten met een hoog-risicorisico (bijvoorbeeld patiënten met CAD).
- Naleving van perioperatieve monitoringprotocollen om de veiligheid van de patiënt te garanderen.
Afbeeldingen
Gebruiksmethode
- Inspectie vóór-gebruikControleer de kabel op beschadigingen (rafelen, verbogen pinnen). Zorg ervoor dat de weerstand van 4,7 kΩ intact is (test indien nodig met een multimeter).
- Verbinding maken met monitorLijn de 10-pins connector uit met de ECG-poort van de GE Datex Ohmeda S5 en druk totdat de vergrendeling klikt.
- Elektroden bevestigenSluit AHA/IEC-elektroden met 5- afleidingen aan op de kleur-gecodeerde poorten van de kabel en breng vervolgens de elektroden aan op de patiënt (volgens klinische richtlijnen: RA - Rechterarm, LA - Linkerarm, LL - Linkerbeen, RL - Rechterbeen, V - V4).
- Schakel in en controleerSchakel de monitor in. Controleer of alle vijf afleidingen duidelijke, artefact-vrije golfvormen weergeven. Pas de kabelspanning aan om te voorkomen dat er aan de elektroden wordt getrokken.
Samenvatting
5-afleidingen ECG-trunkkabel voor GE Datex Ohmeda S5
Deze ECG-trunkkabel is meer dan een verbinding-het is een bewaker van de perioperatieve hartveiligheid. Met een nauwkeurigheid van 4,7 kΩ, AHA/IEC-compatibiliteit en de perfecte integratie van GE- zorgt het ervoor dat artsen de nauwkeurige ECG-gegevens krijgen die nodig zijn om te kunnen navigeren- met hoge inzet in chirurgische en kritieke zorgscenario's. Gesteund door onze technische expertise, strikte kwaliteitscontroles en wereldwijde certificeringen, is dit de vertrouwde keuze voor ziekenhuizen, chirurgische centra en distributeurs die prioriteit geven aan uitmuntende hartbewaking.
Of u nu een operatiekamer moet uitrusten of een vloot mobiele anesthesiekarren moet leveren, onze flexibele bestelmogelijkheden, snelle doorlooptijden (5-7 dagen) en onwrikbare kwaliteit maken ons uw ideale partner op het gebied van medische connectiviteit.
Waarom voor ons kiezen?
- Precisietechniek:Komt overeen met de OEM-prestaties van GE Datex Ohmeda tegen een fractie van de kosten.
- Maatwerk:Accepteer MOQ's vanaf 5 eenheden en bied aangepaste lengtes/weerstanden voor unieke klinische behoeften.
- Wereldwijde ondersteuning:Distributeurs in Europa, Noord-Amerika en Azië met lokale technische teams.
